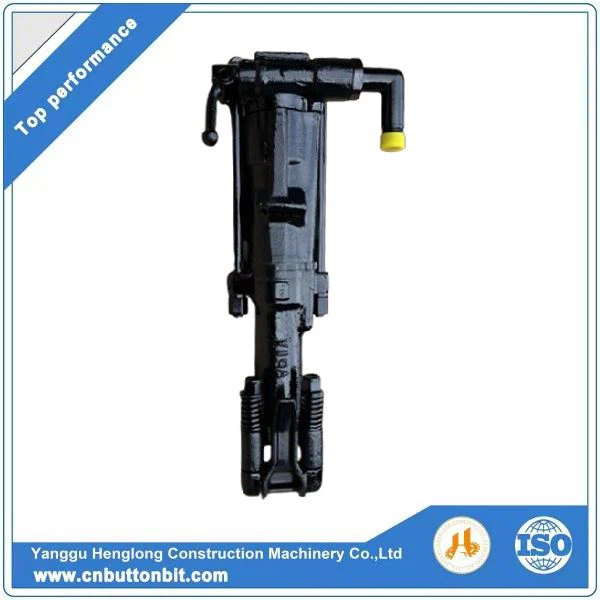

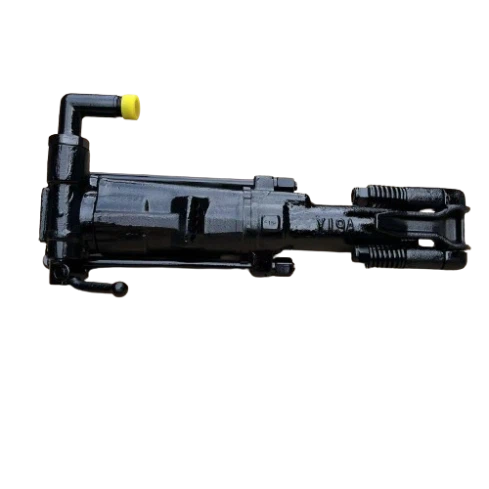

Der handgeführte Gesteinsbohrer Y19A wird hauptsächlich zum Bohren, Sekundärsprengen und anderen Arbeiten in Bergwerken, Eisenbahn- und Wasserschutzprojekten eingesetzt. Es ist sowohl für Trocken- als auch Nassgesteinsbohrungen in hartem und mittelhartem Gestein, vertikal nach unten oder geneigte Sprenglöcher konzipiert. Beim Nassbohren muss die Wasserrohrmutter durch die Luftrohrmutter und das Wasserrohr ersetzt werden. Der Gesteinsbohrer kann mit dem Schieberfuß FT100 und dem FY200A-Schmiergerät ausgestattet werden. Der Doppelzweckbohrer vom Typ Y19A mit Handluftfuß ist mit dem Luftfuß vom Typ FT100 kombiniert, der zum Trocken- und Nassbohren in mittelhartem oder hartem Gestein verwendet werden kann. Diese Maschine kann zusammen mit einem kleinen Luftkompressor mit 1,5-2,5 Kubikmetern/min verwendet werden. Seine Leistung ist besser als bei ähnlichen Produkten.

Leistung

Geringer Gasverbrauch und hohe Effizienz;
Ein integrierter Schalldämpfer zur Reduzierung des Geräuschpegels;
Schnellspannfuttermechanismus;
Mit einstellbarer Schlagenergie und Bohrgeschwindigkeit;
Ein ausgewogenes Design und ein ergonomischer Griff sorgen für einen festen Halt und reduzieren die Vibrationsübertragung auf Hand und Arm des Bedieners.

Anwendung

Die Gesteinsbohrmaschine wird häufig beim Bohren und Sprengen von Löchern für Steinbrüche, Bergbau, Straßenbau und Bohrarbeiten eingesetzt und ist daher bei Bergbau-, Wasserschutz-, Baustoff-, Energiequellen-, Verkehrs-, Militärindustrie- und geologischen Ingenieurprojekten unverzichtbar

Spezifikation

Y19A Handgesteinsbohrmaschine Technische Spezifikationen
Gewicht	19	Kg
Abmessungen (L×B×H)	600×534×157	mm
Zylinderdurchmesser	65	mm
Kolbenhub	54	mm
Arbeitsdruck	4-5	Bar
Innendurchmesser des Luftschlauchs	19	mm
Max. Bohrtiefe	5	m
Schaftgröße	H22×108	mm

Produktstrukturzeichnungen und Teilelisten

Y19A Gesteinsbohrer

NEIN.	Beschreibung		Produkt-Nr.		Produktcode	Chinesischer Code	Chinesischer Name
1	Wasserrohr		96000216		964H-1-3312310211	Y26-303	进水弯管
2	Wasserrohrmutter		96000215		964H-1-3312310210	Y26-302S	水管螺母
3	O-Ring		96000502		9605-1-3312310671	24×2,4 GB1235-76	O型密封圈
4	Hinterkopf		96000228		964G-1-3312310225	Y19A-04	柄体
5	Regelventil		96000229		964G-1-3312310226	Y19A-05	操纵阀
6	Wasserrohrbuchse		96000822		9600-1-3312310019	7655-304	水针套
7	Ratsche		96000230		964G-1-3312310227	Y19A-06A	棘轮
8	Ventildeckel		96000231		964G-1-3312310228	Y19A-07B	阀盖
9	Ventil		96000232		964G-1-3312310229	Y19A-08B	阀
10	Ventilkasten		96000233		964G-1-3312310230	Y19A-09B	阀柜
11	Ventilhülse		96000234		964G-1-3312310231	Y19A-010A	阀套
12	Gewehrstange		96000235		964G-1-3312310232	Y19A-11	螺旋棒
13	Zylinder		96000227		964G-1-3312310224	Y19A-03	缸体
14	Gewehrmutter		96000236		964G-1-3312310233	Y19A-12	螺旋母
15	Kolben		96000225		964G-1-3312310222	Y19A-01	活塞
16	Führungshülsen-Set		96000237		964G-1-3312310234	Y19A-13	导向套
17	Vorderer Kopf		96000226		964G-1-3312310223	Y19A-13	机头
18	Rotationshülse		96000816		9600-1-3312310011	7655-202A	转动套
19	Schafthülse		96000168		9605-1-3312310157	YT25-2.03	钎尾套
20	Konische Feder		96000167		9605-1-3312310156	YT25-1.15	塔型弹簧
21	Ratschenklinke		96000166		9605-1-3312310155	YT25-1.14	棘轮爪
22	Stift		96000180		9605-1-3312310170	YT25-3.21	定位销
23	Frühling		96000179		9605-1-3312310169	YT25-3.20	弹簧
24	Werkzeughalter		96000635		9600-1-3312311821	7655-207B	钎卡
25	Haltefedern aus Stahl		96000818		9600-1-3312310013	7655-205	钎卡弹簧
26	Haltebolzen aus Stahl		96000634		9600-1-3312311820	7655-203A	钎卡螺栓
27	Nichtmetallischer Sechskant. Sicherungsmutter		96000531		9605-1-3312310713	GB889-86-M16	6角锁紧螺母
28	Verhexen. Dicke Nuss		96000518		9605-1-3312310697	GB56-86-M16	6角厚螺母
29	Luftrohrmutter		96000214		964H-1-3312310209	7655-307	气管螺母
30	Seitlicher Bolzen		96000238		964G-1-3312310235	Y19A-14	长螺杆
31	Steuergriff		96000307		962A-1-3312310313	YSP45-316	操纵把
32	Unterlage		96000534		9605-1-3312310716	GB93-87-10	弹簧垫圈
33	Verhexen. dünne Nuss		96000524		9605-1-3312310704	GB6172-86-M10	6角薄螺母
34	Befestigungsstift		96000177		9605-1-3312310167	YT25-3.17A	紧固销
35	Große Dichtungshülse		96000544		9605-1-3312310727	YT30-3.07	大密封套
36	Haltering		96000182		9605-1-3312310172	YT25-3.33	卡环
37		Unterlage	96000174	9605-1-3312310164		YT25-3.12	垫
38		O-Ring	96000486	9605-1-3312310633		30×3-25	O型密封圈
39		Luftrohrmutter	96000823	9600-1-3312310020		7655-307	气管螺母
40		Luftrohrdrehgelenk	96000825	9600-1-3312310022		7655-309A	气管弯头
41		Gummigriff	96000218	964H-1-3312310213		Y26-305A	胶把
42		Griffstange	96000219	964H-1-3312310215		Y26-306A	手把螺杆
43		Stift	96000239	964G-1-3312310236		Y19A-15	定位销
44		Wasserrohr	96000821	9600-1-3312310018		7655-303	水针
45		Rohrverbinder	96000223	9605-1-3312310220		19-16	管接套
46		Flügelmutter	96000221	9605-1-331231021		19-01	蝶形螺母
47		Konischer Rohrverbinder	96000222	9605-1-3312310219		19-04	锥型气管接头
48		Band	96000539	9605-1-3312310722		Nr.2A	喉箍
49		Unterlage	96000526	964H-1-3312310706		GB848-85-20-A140	垫圈
50		Sechskant-Sicherungsmutter	96000532	964H-1-3312310714		GB889-86-M20	锁紧螺母

FAQ

1. Was sind die Hauptanwendungen eines Presslufthammers?

Antwort: Presslufthämmer werden häufig bei Bau-, Abbruch-, Straßenbau- und Renovierungsprojekten eingesetzt, um harte Materialien wie Beton und Asphalt aufzubrechen und zu entfernen.

2. Gibt es verschiedene Arten von Presslufthämmern?

Antwort: Ja, Presslufthämmer gibt es in verschiedenen Ausführungen, darunter pneumatische Presslufthämmer mit Druckluftantrieb, elektrische Presslufthämmer mit Stromantrieb und hydraulische Presslufthämmer mit hydraulischem Druckantrieb.

3.Wie wähle ich den richtigen Presslufthammer für meine Bedürfnisse aus?

Antwort: Berücksichtigen Sie bei der Auswahl eines Presslufthammers Faktoren wie die beabsichtigte Anwendung, die erforderliche Stromquelle, die Schlagenergie, das Gewicht, das Griffdesign und die verfügbaren Aufsätze.
